特殊吸着装置

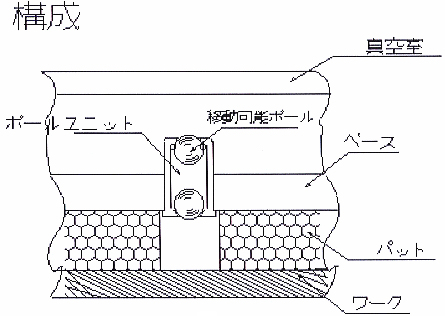

ブロアーにて吸引された空気は真空室に入りボールユニット内のボールを吸い上げ外気の流入を止めます。

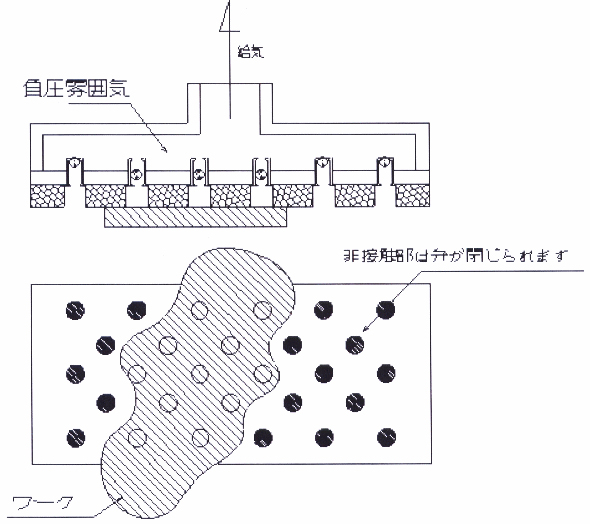

次にパットにワークが接触しますと、ボールユニット内の負圧が高まりボールは落下しワークが接触している部分だけ吸着を開始します。

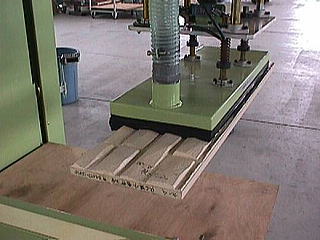

吸着パットは（社内通称名）Sスポンジ、Xスポンジ、Ｗスポンジを基本とし用途に合せ製作しております。
パット穴形状は丸穴、長丸穴を使用し、大きさは用途により製作します。
穴配列は製品より最も効率のいい配列にて製作します。

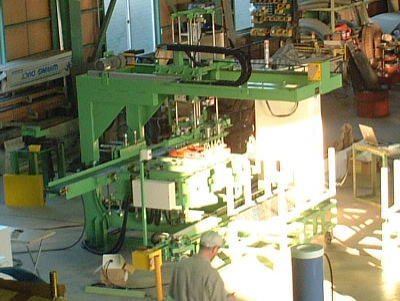

使用機械SKM-2、パットサイズ620×230、ブロアVFC506A
